iKVM-1100
iKVM-1100
iKVM-1100

iKVM系列-高清视频延长器

轨道交通与工业现场视频延长解决方案


1、全数字,无压缩,光纤高清音频与视频传输

2、支持PS/2键鼠与串口鼠标

3、通过光纤传输,最大80KM传输距离

4、LED状态指示灯对关键参数进行监视

5、支持音频与视频VGA/HDMI传输

6、支持RS232/485通信协议与DC 24V 2A输出

7、先进的自适应技术,无需调节与软件设置,即插即用

8、支持1U上架安装和桌面放置

9、易于集成,易于维护,支持宽温

  • 详细信息
  • 规格参数

高清数字iKVM-1100是球盟会官网入口自主研发创新产品之一,是由发送端与接收端,通过光纤传输VGA,HDMI视频信号,音频信号,PS/2,USB键盘和鼠标信号。iKVM-1100使用光纤进行数据传输,可将信号传输距离0~100KM(依据不同光纤模块)。同时,光纤传输具有衰减小、频带宽、抗干扰性能强、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。

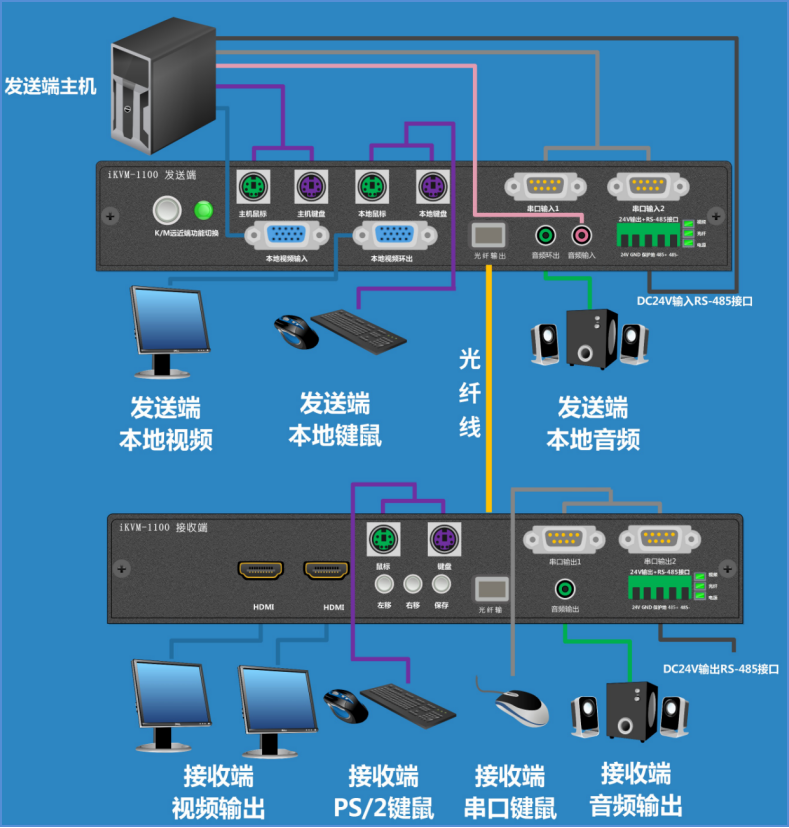

iKVM-1100连接示意图


IKVM-1100

产品规格

规格 参数
发送端 状态指示灯: 视频灯,链路灯,电源灯
开关: 键盘鼠标远近端切换开关
PS/2接口: 本地输入PS/2键鼠接口,本地输出PS/2键鼠接口
光纤接口: LC接口/SC接口
视频输入/输出: VGA本地输入/VGA本地环出
音频输入/输出: 3.5mm音频本地输入/3.5mm音频本地环出
串口: 双DB9公头串口输入
RS232/485通信: 支持RS232/485通信协议;支持DC 24V 2A输出
接收端 状态指示灯: 视频灯,链路灯,电源灯
开关: 显示调整开关(左移,右移,保存)
PS/2接口: PS/2键盘鼠标接口
光纤接口: LC接口/SC接口
视频输入/输出: 双HDMI视频输出
音频输入/输出: 3.5mm音频输出
串口: 双DB9公头串口输出,支持串口鼠标
RS232/485通信: 支持RS232/485通信协议DC 24V 2A输出
传输距离 传输距离: ≤80千米(由光模块决定传输距离)
显示 支持分辨率: 640*480/800*600/1024*768/1280*1024/1680*1050/1920*1080
工作环境 工作温度: ﹣25°C~﹢70°C
震动冲击: IEC 60068-2-6 1Grms
储藏温度: ﹣30°C~﹢80°C
湿度: 0~95% RH 无凝结
外形尺寸 单模块尺寸: 291.2L*187.4W*42.6H(mm)
1U整箱尺寸: 291.2L*435W*46H(mm)
重量 整机重量: 7.7Kg
电源 接口: 国标C13插座
交流输入: 110V/220VAC±20% 频率47-63Hz
功耗: ≤20W (发送端,接收端各10W)
环境支持 操作系统: 支持DOS/WinXP/Win7/Win10/LNUX,底层硬件传输,即插即用,无需驱动
恢复与重启 断电自动恢复 支持断电自动恢复功能
安装方式 发送端: 1U上架式
接收端: 1U上架式、(可定制选配桌面式)

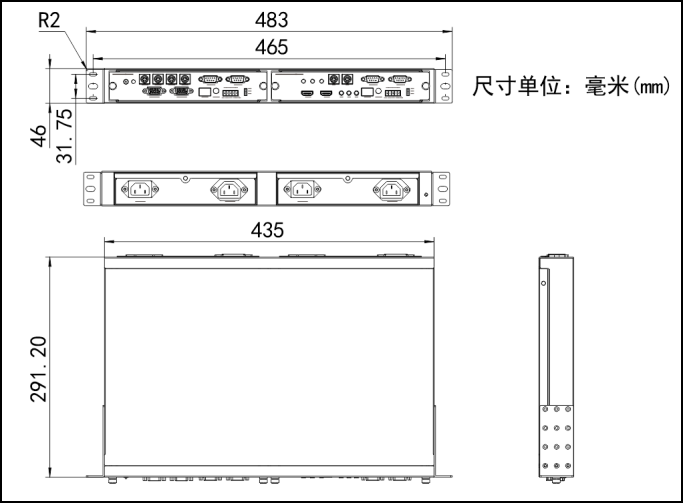

iKVM-1100结构尺寸图


IKVM-1100


包装清单

产品型号 说明
iKVM-1100 1台
发送端配线包 1个
接收端配线包 1个


订购信息

产品型号 说明
iKVM-1100 单发单收配置:1个发送端模块+1个接收端模块,课更换光模块(LC&SC可选)默认LC接口(每套配2个20Km的光模块)


配件

名称 说明 数量
发送端配线包 光纤跳线 双头LC接口 10米 1
PS/2线 公-公 1.8米 2
VGA线 公-公 1.8米 1
串口线 母头-母头 1.8米 2
3.5mm音频线 公-公 1.8米 1
接收端配线包 国标C13电源线 1.8米 1
