轨道交通屏蔽门智能监测方案

项目背景

目前,地铁屏蔽门在实际运营过程中,有时会出现以下两种情况:第一,屏蔽门未能正常按联锁系统的指令执行开门和关门;第二,门关好状态及互锁解除状态未能正确回馈给联锁系统。出现上述情况后,需要尽快确认在哪个环节出现了问题,并及时解决,规避后续的故障风险。但由于控制屏蔽门控制跨越信号和机电两个不同的部门,如果没有相应的监测设备,会造成问题环节含糊,无法确定故障设备的归属,最终两个部门不能及时有效协作排查故障的,大大降低了故障排查的效率。而屏蔽门接口记录仪就是对屏蔽门相关的信号进行连续监测,出现故障时可以比较清晰快速的判定故障点,及时高效的解决问题。


球盟会方案

球盟会方案:RSI-1000屏蔽门接口记录分析仪,根据电压信号的高低状态和时序关系,来判断屏蔽门系统运行状态是否正常,并记录相关日志和波形。屏蔽门出现异常时,可在记录仪上快速查看故障时间点的日志及波形,准确判断是信号的故障还是机电的故障,这样既能快速分清出现问题的主体,又能及时有效的排除故障。屏蔽门接口记录分析仪还可以提供主动报警机制,并显示故障的原因,使用起来更加方便,高效。


方案创新之处

本设备采用了16通道全电气隔离的采样单元和高速MCU数据处理单元,可实现高精度多通道的准确信号采集和快速现场数据分析。采用5.0吋电容触控屏,不但提供丰富的显示信息,而且可以通过触控快速灵活的进行操作。监测仪采用非易失存储器存储数据,可长时间保存历史数据。设备时钟可以通过RS-485/422与车站时钟服务器同步;在没有时钟同步情况下,内置的温度补偿晶振具有较高的时间准确性,自由运行状态约一个月左右需要对时钟进行微调。


RSI-1000屏蔽门接口记录分析仪产品规格


项目 技术指标

监测通道

通道数 上下行各8通道,共16通道。
输入电压范围 DC 0~36V
隔离电压 每通道2000Vdc,持续1分钟。各通道间、通道和机壳都满足上述隔离电压要求。

通道输入阻抗

>1MΩ,(设备关机和异常时仍不低于此阻抗。)

时钟同步

接口 RS485两线半双工/RS422四线全双工
最大线缆长 300米

通信速率

1200bps~115200bps

存储

非易失存储容量 4GB;存储数据量不低于5年。
快速回放缓存 1500条;约近2天的数据。

供电

接线方式 国标插座
电压 AC220V
功耗 ≤5W

环境

工作温度

-25℃~+60℃

极限工作温度

-40℃~+85℃

相对湿度

≤95%(无凝露














相关图片

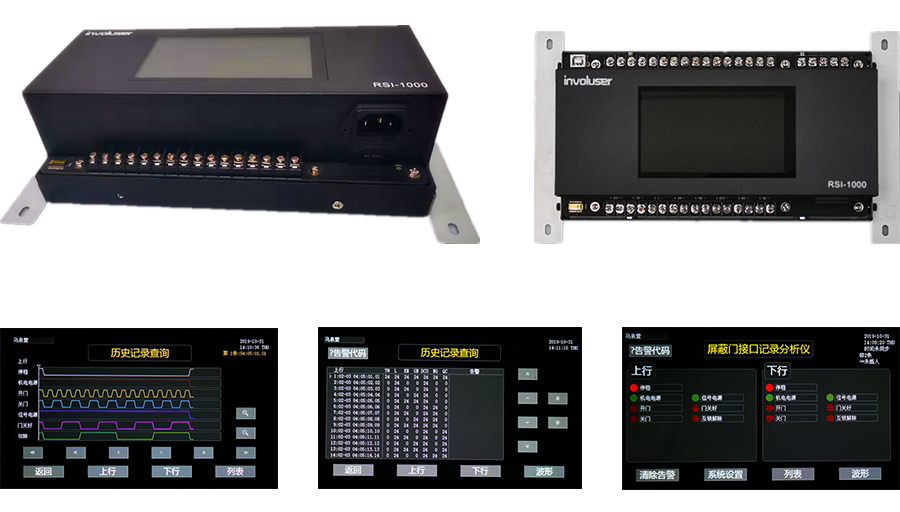

地铁屏蔽门RSI-1000
