上架式智能散热解决方案

项目背景

机柜风扇是机柜的核心组件,也是易损组件,是否能够对机柜风扇进行智能监控,关系到机柜风扇的使用寿命,也关系到机柜内设备运行的可靠性。目前市场具备智能风扇的机柜主要集中于国外高端品牌,不但成本高,而且售后相当不便 ,球盟会根据客户实际需求,开发了1U上架式智能风扇,不但解决了设备成本问题,大大延长了机柜风扇的使用寿命,而且一旦机柜内部环境超标,或风扇本身出现故障,都可以实时进行监控,及时进行维护。

1U上架式风扇产品需求

客户产品需求:

1U机柜上架式结构

温度测量功能

智能转速控制

智能监控

支持485通讯

干接点接口

支持双路冗余电源

满足铁标的安规、EMC等铁路行业电磁兼容相关标准


球盟会方案

产品结构:1U上架式架构

温度测量功能:可感知环境(风扇所在的环境问题)和设备温度(对应设备的关键点温度)

智能转速控制:可根据环境自动调整转速,有助于保证散热能力前提下,有效提高风扇寿命

智能监控:对风扇工作异常,设备要给出告警,提醒维护人员更换

支持485通讯,可查询风扇状态,也可以通过通信接口来控制风扇的工作模式或直接控制风扇转速

干接点接口:用于指示设备工作状态

支持双路冗余电源

满足铁标的安规、EMC等铁路行业电磁兼容相关标准

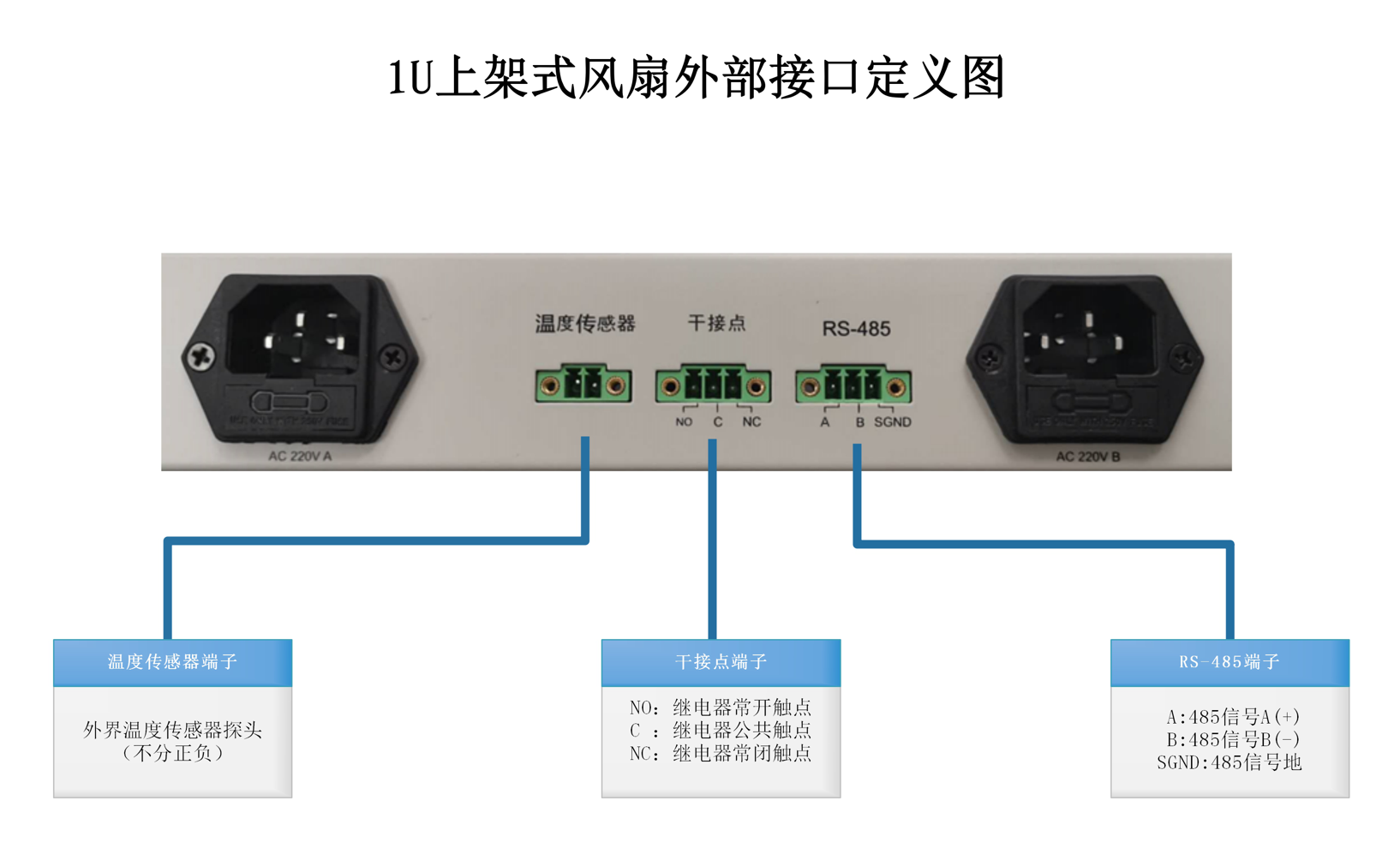

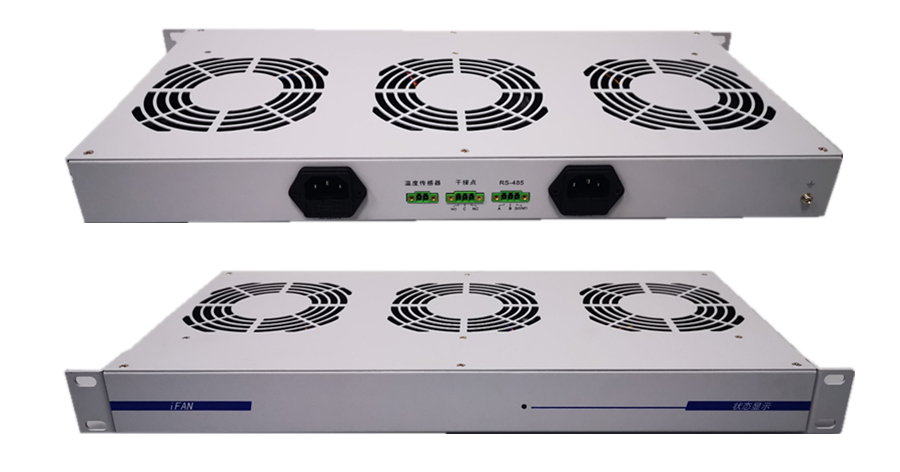

产品图片(示意图)

上架式智能散热解决方案


产品规格

温度测量点:支持两路温度测量: 1U智能风扇内部温度和机柜温度测量(机柜内对应设备的关键点温度)

风 扇 调 速:支持三个风扇独立调整转速,调整范围为停转到满转

转 速 监 控:支持每个风扇独立转速监测

MODBUS通讯(485):支持状态查询,调整风扇工作模式等.最大通讯距离300米.隔离电压不低于1000V(DC)

干接点功能:提供常闭合、常断开两种触点

电           源:提供双路电源1+1热备份

指    示    灯:全彩指示灯

电           源:220V 输入 A路,220V 输入B路

标           准:满足铁标的安规、EMC等铁路行业电磁兼容相关标准

整机满载功率:约70W

整机最大风量:465CFM

整机满载噪音:52dB-A


相关图片
